说起地震，大家一定不陌生，但你知道地震是如何产生的吗？又是如何使房屋桥梁等结构发生破坏的呢？接下来就让我们一起来探讨这个问题吧。

简单来说，地震就是地壳内部发生了变动而产生了振动源，之后以地震波的形式将振动传播到周围房屋，造成房屋破坏。而这个振动源产生的原因可能是板块之间活动、火山喷发、岩层塌陷等。

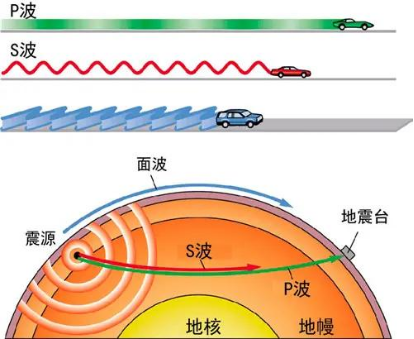

如下图1所示，地震波可分为纵波（P波）、横波（S波）和面波（L波）三种。当波源产生后，这三种波就会像图中三辆小汽车一样开始驰骋，但它们在行驶时各自形式和速度是不同的。

图1 地震波传播图示

P波就像图中绿色汽车一样，振动方向和传播方向相同，速度最快，是最先到达地面的，并使地面上下振动，但它的破坏性较小。紧随其后的是红色小汽车所代表的S波，其振动方向和传播方向垂直，会使地面产生左右、前后的抖动，破坏性较强。最后就是我们蓝色小汽车所代表的面波（L波），它是P波和S波在地表一起产生的新的地震波，只能沿地表面传播，是造成建筑物强烈破坏的主要因素。

图2 地震发生并作用到房屋示意图

虽然地震很可怕，但并不是所有的地震都会造成破坏。据相关数据统计，全球平均每年发生约500万次地震，但我们真正能够感觉到的地震约有5万次，而这其中可能造成破坏的地震就只剩下100次了。

接下来让我们一起来了解一下这剩下的100次破坏性地震对房屋造成的影响，下图为08年汶川大地震中北川县城的两栋砌体结构。这两栋建筑的距离50m不到，但所产生的破坏差距却令人吃惊？

通过观察，我们可以看出二者最大的区别是圈梁构造柱。图3没有加入圈梁构造柱，倒塌严重；而图4加入了圈梁构造柱，仅部分墙体产生X形裂缝，但主体结构并未破坏，基本不会对人员造成伤害。

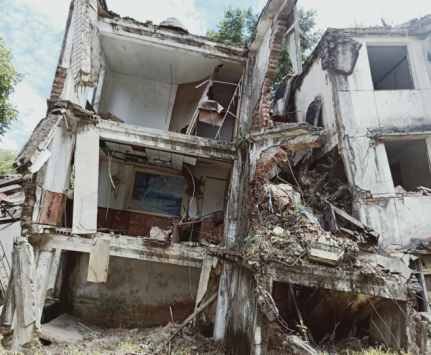

图3

无圈梁构造柱的砌体结构

图4

有圈梁构造柱的砌体结构

相信大家在生活中都有打包包裹的经历，一个包裹如果不给它四周缠上打包带，那么就会非常松散。相同的道理，圈梁构造柱在砌体建筑中就充当打包带的作用，它将松散的楼板和砌体墙连接成一个整体，这就提高了其抗震能力。

在地震现场除了砌体结构破坏以外，框架结构破坏也有很多。如图5和图6都是地震现场中的框架结构破坏，图5中底部框架中间的砌体填充墙被剪坏，形成X形裂缝，图6中角落的柱子发生破坏。

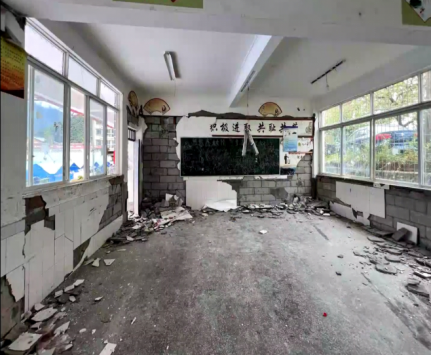

图5

框架结构内部砌体填充墙破坏

图6

框架结构的框架柱产生破坏

那么为什么会出现这样的破坏呢？这就要说起刚度这个词了。刚度指的是抵抗变形的能力，刚度大，抵抗变形的能力强，但同样也会承担更大的地震作用。而不管是图5的砌体填充墙，还是图6中加了半高窗台的柱，它们都会造成自身刚度变大，导致刚度不均匀，这样，刚度越大的构件在地震中破坏也就更严重。这也就是人们常说的“能者多劳”，既然你刚度大，那你就多承担点，但最后也是受伤最严重的一个。

在9·5泸定地震中，上述类型的破坏也或多或少地再次出现，下图为泸定地震破坏的相关情况。

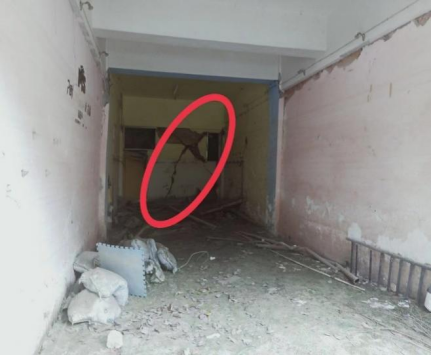

图7

内部砌体填充墙剪切破坏

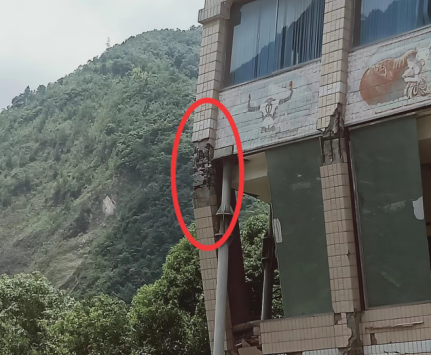

图8

框架结构的框架柱产生破坏

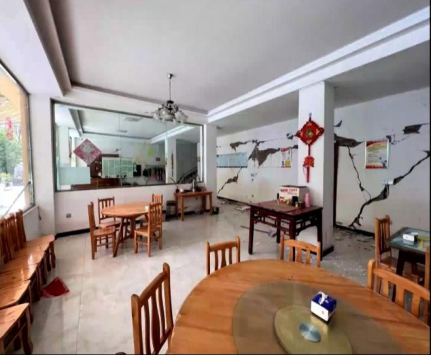

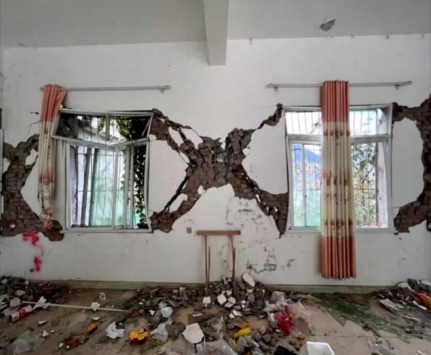

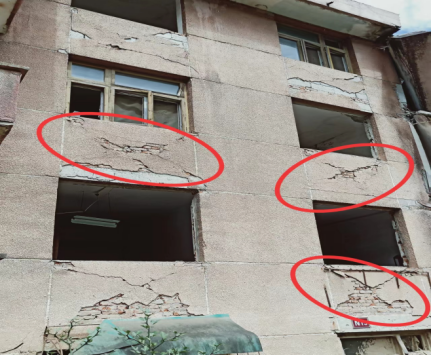

图9

填充墙X形裂缝

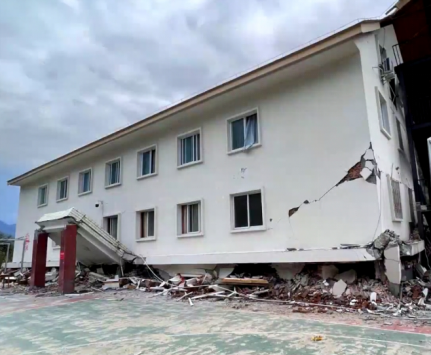

图10

框架结构底层整体垮塌

上面我们已经看了地震中房屋具体的破坏形态，那么，如何来减轻这些震害呢？现在比较热门的技术莫过于减隔震技术了，今天让我们来简单认识下这个神秘的秘籍吧。

隔震技术是指通过一些减隔震装置将建筑结构与地面隔开，通过隔震层的变形来消耗地面振动，从而起到保护上部结构免于地震破坏的目的。下图就是一个简单的隔震原理示意图。

此外，消能减震技术是将结构的一些非承重构件（如支撑、剪力墙、连接件等）设置成变形能力强的消能构件，或在结构某些部位（如层间、节点处等）装设消能装置。它的核心就是消耗地震能量。

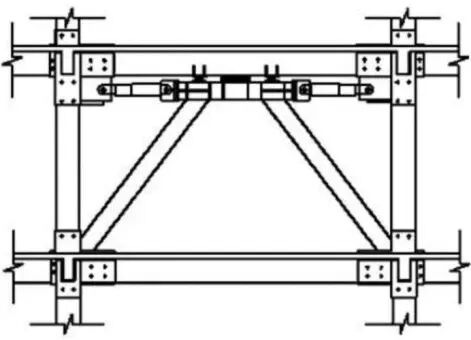

图12 减震阻尼器

上述减隔震手段在国内已应用很多，比较典型的隔震建筑有被称为 “楼坚强”的芦山县人民医院、北京大兴机场项目、云南昆明机场项目等。

比较典型的消能减震工程有北京盈泰中心、天津国贸中心、昆明春之眼等结构。当然，国内也有将这两种技术综合运用的案例，比如唐山妇幼保健院项目、郯城职业技术学校和四川西昌攀西国际商贸城等就既有隔震技术，也有减震技术。

最后，当地震真的来临，我们的房子真的安全吗？我想只要我们的房子做到场地规划合理、设计理论得当、施工技术规范，是完全可以抵御中等地震的，如果在此基础上合理地加入减隔震技术，这样的房子毋庸置疑是安全的。

END

作者：郭宇（浙江工业大学 土木水利学院）
